Edwin

Визуализация хрящей на КТ

Рекомендуемые сообщения

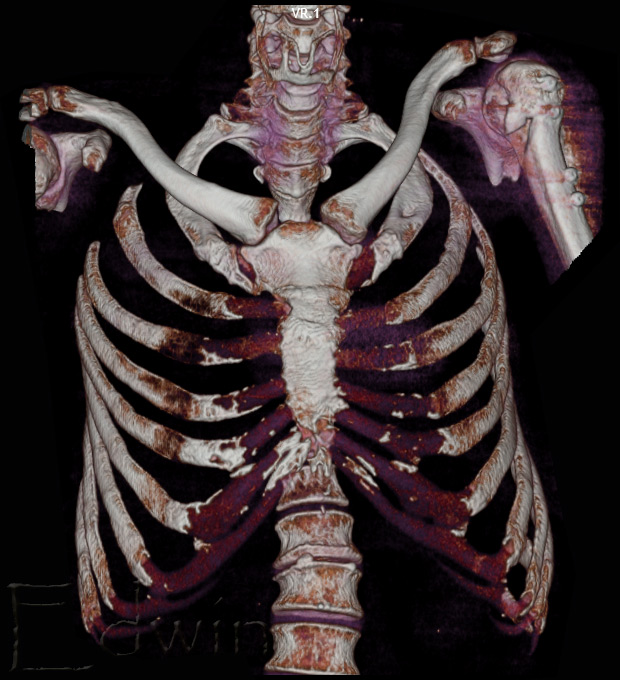

Это специальное "окно" для визуализации хрящевой ткани. Принцип прост. Компьютер "знает" какова плотность изображения хряща и окрашивает все части картинки с похожей плотностью в красно-коричневый цвет. Отсюда и соответствующая окраска, собственно, соединительной ткани на передней поверхности позвоночного столба, где хрящей и нет вовсе. Но в целом получается неплохая картинка.



Проблема в оценке. Дело в том, что на вскрытии был виден неполный перелом 5 ребра слева на месте прикрепления хряща.


А вот не рентгенограмме его не видно в упор. Так что в данном случае без вскрытия перелом бы остался не найденным.



PS На левой плечевой кости видны головки шурупов. Их можно посмотреть в специальном окне здесь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо за наблюдение.



Есть один вопрос: эти выделения по плотности зависят он "железяки" томографа или софта?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо, наглядно. А почему хрящи гортани и трахея с бронхами в картинке негативные? Это какой-то особый режим (типа отображения только элементов ОДА)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

От софта в первую очередь. Дело в том, что рентгентрубки наверное уже технически и не улучшишь особо, да и воспринимающий инфу чип тоже уже достаточно чувствительный. А вот обработка картинки или сведение инфы в картинку среза с последующей реконструкцией это всё софт. Поэтому просто софт от фирмы с компьютерным рабочим местом у Siemens стоит что-то в районе 70 тыс. евро. А это как раз цена подержанного КТ с софтом. Отсюда никто отдельно софт не покупает, а только вместе с КТ.



Хрящи гортани, которые вы видите, строго говоря - кости. Вы же щитовидный хрящ регулярно мацерируете. Ну и где там хрящ? :)/> Поэтому и на реконструкции хрящи выдаются, как подъязычная кость, т.е. костью. Хрящевые элементы, естественно, как хрящи. Но на обзорных снимках хрящи гортани мы не смотрим. Тут мы прицельно картинки делаем. При случае выложу...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А при помощи этой методики диагностика характера повреждений черепа у младенцев намного упростится. :)/> Особенно прижизненная.

Изменено пользователем ramzes

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
